Über ECOROLL Werkzeugtechnik
Die ECOROLL AG Werkzeugtechnik ist der führende Anbieter von Werkzeugen und Maschinen für die mechanische Oberflächenveredelung metallischer Werkstücke. Durch eine enge Zusammenarbeit mit unseren Kunden werden bedarfsorientierte Werkzeuge und Maschinen zum Glattwalzen (Rollieren) und Festwalzen sowie zur Zylinderbearbeitung entwickelt, produziert und weltweit vertrieben.
Entdecken Sie unsere Werkzeugtechnik, entwickelt für spezialisierte Anwendungsfälle
ECO compact
Für kleinste Arbeitsräume entwickelt
Als Technologieführer im Bereich Glatt- und Festwalzen erweitert die ECOROLL AG Werkzeugtechnik mit der neuen Produktreihe Eco compact das bestehende Leistungsspektrum. Damit folgt ECOROLL dem Trend der Miniaturisierung von Bauteilen und bringt eine Produktreihe auf den Markt, die explizit auf die Erfordernisse kleinerer Bauteile abgestimmt ist. Optimalen Einsatz finden unsere Produkte bei allen Maschinentypen, die einen begrenzten Arbeitsraum aufweisen, wie beispielsweise Langdrehautomaten, Swiss-type-Maschinen oder Rundtaktautomaten.
Mehrrollige Glattwalzwerkzeuge GMI
Das neue GMI-Design vereint alle bekannten Vorteile der G-Werkzeug-Serie in einer extrem kleinen Bauform für die Kleinstteilfertigung mit beengten Arbeitsräumen. Das GMI Konzept basiert auf den Wünschen unserer Kunden, das bekannte G-Werkzeug auch auf Langdrehmaschinen einsetzen zu können. Der komplette Verstellmechanismus wurde dafür in den Werkzeugschaft verlegt. Dies hat gleich mehrere Vorteile für die Verwendung in Maschinen mit kleinen Bauräumen. Die Auskraglänge des gesamten Werkzeugs und der Gesamtdurchmesser konnten deutlich verkleinert werden. Die Schaltung befindet sich direkt im Werkzeugschaft.
Mehrrollige Glattwalzwerkzeuge RA
Die Aufgabe der mehrrolligen Glattwalzwerkzeuge Typ RA ist das wirtschaftliche Glattwalzen zylindrischer Außenmantelflächen. Die Kompakt-Bauform dieser Werkzeuge berücksichtigt insbesondere den begrenzten Einbauraum für Werkzeuge bei Langdrehautomaten, Swiss-type-Maschinen oder Rundtaktautomaten. Bauartbedingt werden diese Werkzeuge immer für einen bestimmten Bearbeitungsdurchmesser ausgelegt und ermöglichen dank der mehrrolligen Ausführung hohe Vorschübe und dadurch eine hohe Produktivität in der Serien- und Massenfertigung.

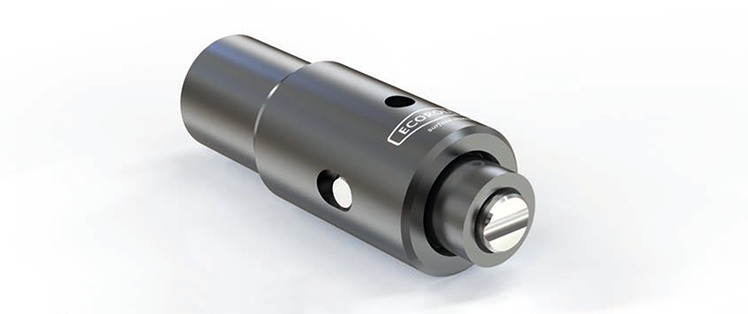

Glattwalzwerkzeuge UMK
Glattwalzwerkzeuge der Bauart UMK stellen eine Sonderbauform dar und sind speziell zum Glätten konvexer Stirnseiten an rotationssymmetrischen Bauteilen entwickelt worden. Das Walzelement dieser Werkzeuge ist eine Glattwalzkalotte, die der Negativkontur einer Bauteilstirnseite mit konvexem Radius entspricht. Zur Bearbeitung einer entsprechenden Stirnseite wird das Werkzeug koaxial, unter Aufbringung einer definierten Walzkraft, über das Bauteilende bewegt und gegen die Oberfläche gedrückt. Hierbei rotiert das Bauteil oder das Werkzeug und berührt die konvexe Halbkugel, einschließlich der Bauteilmitte. Dieser Prozess ist innerhalb weniger Bauteilumdrehungen (oder Werkzeugumdrehungen) abgeschlossen.
.jpg "1 (19)")
Technologieportfolio
Glattwalzen
- Herstellung glatter oder vordefinierter Oberflächenstrukturen
- Einsatz auf allen konventionellen oder CNC-Maschinen
- Fertigbearbeitung in einer Aufspannung
- Kurze Bearbeitungszeit und Wegfall von Rüst- und Transportkosten
- Zunahme der Oberflächenhärte
- Erhöhung der Verschleißfestigkeit
- Mit Minimalmengenschmierung einsetzbar
Festwalzen
- Fertigbearbeitung in einer Aufspannung
- Einsatz auf konventionellen oder CNC-Maschinen
- Für unterschiedlichste Werkstückgeometrien
- Verhindert Spannungsrisskorrosion
- Zunahme der Oberflächenhärte
- Signifikante Steigerung der Lebensdauer
- Außerordentliche Steigerung der Schwingfestigkeit eines Bauteil
Schälen- und Glattwalzen
- Funktionsgerechte glatte Oberflächen, geringere Reibung, weniger Verschleiß
- Deutliche Reduzierung der Kreis- und Zylinderformfehler
- Geeignet für kalt gezogene und warm gewalzte Rohre
- Für Durchmesserbereiche von 28 bis 800 mm
- Mögliche Verfahren: Kombiniertes Aufbohren – Schälen – Glattwalzen, Schälen auf Drehmaschinen
